今回いろいろとPICマイコンに触れるにつれて、日本のPIC界には後閑哲也氏という方がおられて、この人のおかげでPICはずいぶん広まっているんだなぁと知りました。
ウェブページはこちら。
http://www.picfun.com/

当然ながら自分もお世話になっていて、本もなんだかんだで、既に3冊程購入しました。

PICで楽しむAndroidアクセサリの自作
たとえばこの辺。

PICマイコンにはさまざまな種類があって、一個50円から、高いもので600〜700円です。
今回利用しているPIC24FJ64GB002は結構お高めです。ちなみに秋月電子にも売ってません。

このPIC24は16ビットコンピュータで、今回の設計では32MHzで動作させてます。

ま〜昔のPC98程度の能力があるという感じでしょうか。
なんでこんなに高いPICを使っているのかというと、USBホストを実装したかったからです。
USBクライアントなら、PIC16シリーズという安くて高機能なCPUがあります。

このPIC24のファストスタディに丁度よいページを見つけました。

名古屋アンドロイド勉強会のページです。
http://www.slideshare.net/magoroku15/poormans-adk-11350123

ざ〜くりとアンドロイドとPICの接続について解説しています。
このようなわかりやすいドキュメントを作れるなんて、すばらしいです。

アンドロイドといえば、今回USBアプリを作れるのは、USBライブラリをGoogleが提供しているからです。
こちらにその説明があります。
http://developer.android.com/guide/topics/connectivity/usb/accessory.html

このライブラリは、Android3.1、つまりタブレット用のAndroidOSから実装されていますが、Android2.3にもバックポートされています。(ただしUSBクライアント側)
IcecreamSandwitch、つまりAndroid4.0からはUSBのホストクライアント、両方サポートされていますが、ホストになれるかどうかは端末側の実装に依存します。
今回PIC側をホストにしているのは、これが理由です。Android端末はクライアントになれるのはガチですが、ホストになれる端末は数が少ないのです。今のところ。

フューズさんの情報により千石に電源があるという事で急行。
久々のエイプです。
iPhone 002
エイプは速い。
都内下道なら、どんな中型大型にも負けない気がする。
いや、小型スクータには負けるかもしらんけど。

電源は、、、ちょっとサイズが。
サイズといえば、前回箱に入れたのですが、このサイズはSDRに入らない気がしています。
いやきっと無理。

だもんで千石で悩むこと30分。

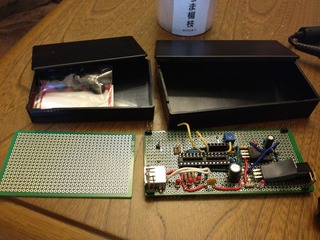

一回り小さいタカチの箱+基板をば。
iPhone 005

 高さは20mmなので、これでもどうかなーってな感じ。
まぁ大丈夫な気がしますが、後は現物あわせっすかね。

となると高さが厳しいのはコンデンサです。
抵抗やらコンデンサなら千石地下、という事で行ってみる。
iPhone 001

小型電解コンデンサです。
iPhone 006

高さが非常に低かったりします。半分以下。
便利な世の中ですね〜。
お値段はちょっとお高めの20円。

さて話は変わって、PIC側のプログラムですが、基本的には以下のような要件を考えています。

PIC入力
・設計上20,000rpmまで動作すること
・500rpm以下はエンジン停止とみなしてYPVS全開制御すること
・パルスは割り込みで感知し回転数を計算、ポテンションメータから読み込んだYPVSの角度を調整すること
・高レスポンスモードでは±100rpmを、低レスポンスモードは±500rpmをスレッショルド感知

設定
・設定値はAndroidから書き込み可能とすること
・ノーマル準拠とカスタマイズされた2通りのパターンを持つこと
:切り替えSWを持つこと
 SWは短絡(GND)でノーマル、オープンでカスタム
・高レスポンス、低レスポンスモードにより敏感さを調整

Android表示
・エンジン回転数、YPVSの角度、コントローラ温度、現在の設定値、
・設定画面、デバッグ情報の2ペイン
・最後は絵的に凝る

こんなところっすか。
