SDRのウィンカーをLEDにするには二点程改造する必要があります。
1点目はパイロットランプ、2点目はウィンカーリレー。

パイロットランプはメーターパネルについてるT10の電球の事ですな。
左右の通電をひとつのランプで点灯させる為に、プラスとマイナスが少し特殊な結線になっています。
この配線、プラスとマイナスが無くて、ランプ自身の電圧降下を利用して、動作するという、、、

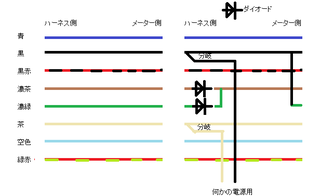

まぁ細かい話は抜きにして、ダイオード2個を用意すれば解決。
無題

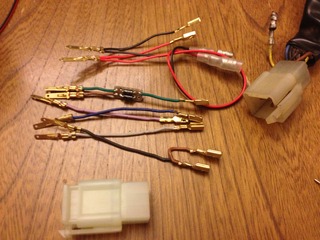

以前SRXの6極用に作ってしまったLEDウィンカー対応の装置。
iPhone 010

ハンドルスイッチ分解のついでにSDRで採用されている9極に作り直そうと思います。

 ちなみにウィンカーリレーはデイトナ製に交換済み。
iPhone 008
作ったところでどうとでも無いものですが、0スタートなら買った方が安いでしょう。

9極も6極もやることは変わりませんで、結線は一緒です。
これをしないとウィンカーパイロットランプが点灯しませんで。
SRXと同じ、濃緑と濃茶です。
b3662c2e17dd211701
ついでにタコメータ用電源も組み込みました。
iPhone 002

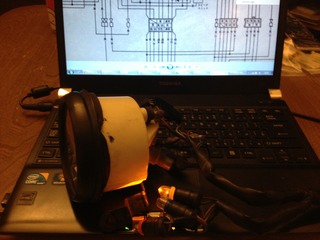

一応テスターで問題ない事を確認して完成。
iPhone 004

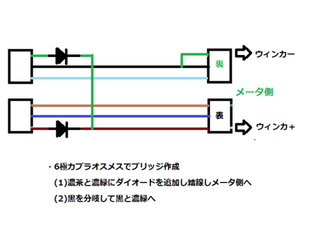

配線はこんな感じ。
無題

ウィンカーパイロットランプもちゃんと点灯。
iPhone 003

とまぁこんな感じ。
