ま、おいといて、米屋太さんからパチったTZR250(3XV)のタコメータですが、早く返さないと、という事でちょっとだけやっつけ仕事入れつつ(サーセン)、回路を組んでみました。
iPhone 006

16ピンのソケットが無かったので、20ピンのゲタに7774Aを装着してます。
また、手持ちに丁度良いのが無かった為、3MAのタコ基板から150Kの抵抗、ツェナーダイオード等の入力インターフェイスをパチってます。

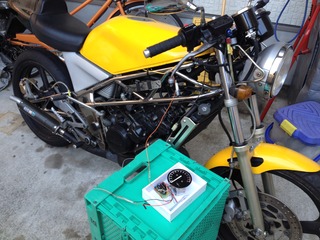

全体感はこんな感じ。
iPhone 005

ちゅーことで、穴の開いた黒いタンクを黄色いタンクに換装しつつ試してみることとしました。
iPhone 003

んで火入れ。

もっとブリブリまわせばいいのですが、音楽教室の向かいという立地条件では、私の良心リミッターが発動しますので、これが限界です。
あぁ、しかしなんだかステッピンな感じすね。
アイドリング時にピクピクしているのは故障とかでは無く、「正確」なだけです。
シングルなんて、毎回この程度の回転数の差は生じています。
なんとなくこれみてると自分用ほしくなってきました。

でも良くみるとフカした際に時々ノイズを食っている感じはしますね。
原因は色々と考えられますが、まぁ電線剥いて突っ込んでるだけなんで、、、。
入力回路はヤマハ純正NS製のものをそのまま引っ張ってきているのですが、手を抜いてパルス検出をRising edgeで見ているのが原因かも知れません。
回路からしてFalling edgeが正しいとは思いますのでそちらに変えてみようかと思います。
その他と言えば、7774側のPowerSave機能をエンジンが掛かっている時にも使ってるってのが気になるかな。
これは正直時間のかかる処理だろうと思うので、パルス検出したら無効にする様にしてみます。
その他、、、これはもうどうしようも無いのですが失火、ちゅーか発火ミス。
CDIが発火してくれないと、どうしようもないですが、可能性は低いと思ってます。

アナログタコメーターならタルい動きで色々吸収できますけど、ステッピングタコはソフトで吸収するしかありません。

まぁなんのかんのとゴタク並べるよりは波形見た方が早いんですが・・・。

ノイズ食ってるっていうとコンデンサーガーとかアーシングガーとか言って電線変えたりコンデンサ変えたりしてみたい気もしますが(嘘です)、今回の場合はノイズを吐いているという表現になるかもしれません。
詳細はこの辺に書いておきました。

ソフト側で常識を超えた回転数の差が出たら無視するなどのノイズリダクション処理も検討します。
(ちなみに自作YPVSコントローラでは入れてます)

3XV純正メーターは登りの追従性は良く、下り(電圧を抜く方向)は本当に遅い事が良く分かります。
登りのピックアップを良くする為に下りが犠牲になっている可能性があります。
3XVのタコは頑張って作ってあり、メーターのスケールも現物合わせして微妙に回転数の間隔が違っています。
PICソースを見れば分かりますが、少しこのスケールにあわせて調整しています。

ピックアップについては機械式タコとデイトナの電気式タコを比較してますので参考までに。


あ、あと米屋太さん、アルモクさん、業務連絡です。
レッドゾーンランプですが、別に組もうと思っています。
なんでかつーと、、、ベーヤタさんタコメータみてくんないからw
もっと上の方に簡単につけられて、ダイヤルで調整できる小さい箱にした方が良いよね?

動作確認まで行きましたので、現時点での回路図とソースと公開します。
いつもの事ながらBSDライセンスですんで、煮るなり焼くなりどうとでも。


無題


ソースはこんな感じ。
作りかけなんで参考までに。まだ改造します。
追記:ベーヤタ号はバッテリーレスなので、ちょっと変な動きをしました。
修正が必要です。
[コードを表示する]
/* -----------------------------------------------------------------------------------------
              PIC12F1822 Pinout
              +--------+
          Vdd |1      8| GND
 Captre>- RA5 |2      7| RA0 -> OUT_B
  LED  <- RA4 |3      6| RA1 -> OUT_A
  MCLR -> RA3 |4      5| RA2 -> Suspend
              +--------+
----------------------------------------------------------------------------------------- */
