横浜のかずさんが塩ビパイプを使って作成したメーターケース。
なんか凄い。

それを昨日のSS Killersでお借りしたので早速組み立てですわ。
iPhone 002

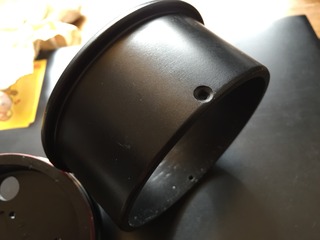

これ、、、塩ビ管なんだぜ、、、

iPhone 003

手彫りだけで一体どうやって作ったんだwww

マジプロです。

結構アバウトにお話したサイズをキッチリ計算して作り上げてきました。

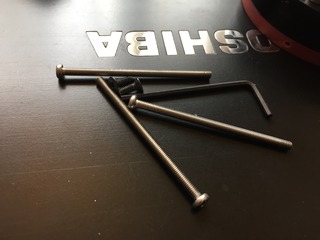

ネジと工具もあります。
勿論バッチリカット済みのものです。
iPhone 004

まぁ色々と作り方を考えたのですが、、、
 iPhone 005

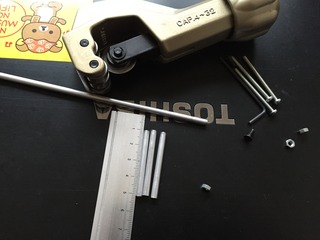

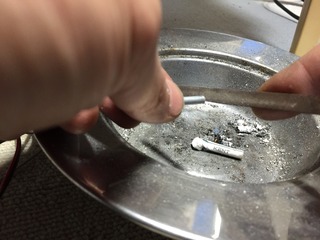

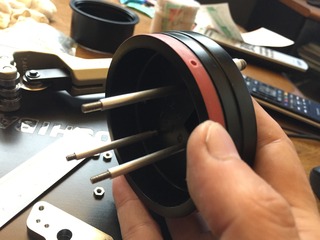

アルミパイプでカラーを作って支える方法をとりました。
iPhone 006

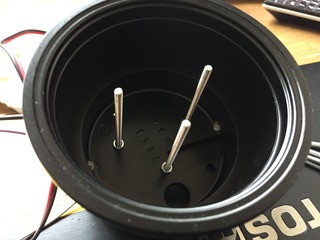

こんな感じ。
 iPhone 008

これで基板を支えます。
いい感じ過ぎて怖い。
iPhone 009

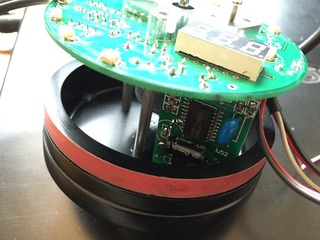

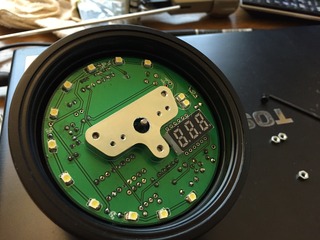

水温計のサブ基板もメイン基板に指して高さを測ってみると、エライ精度でピッタリです。
iPhone 010

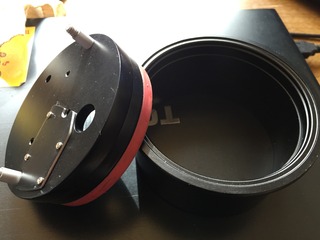

底面からはこんな感じで見えます。
iPhone 011

塩ビ管って素敵(はぁと)

iPhone 012

このサブ基板はアマゾンの激安中華水温計をバラしたものですけど、この丁度良いサイズの7セグ無いので、本当に助かります。

ちなみに今回かずさんが
「サルさ〜ん、水温計売り切れてるよ〜、油温計でもいけるかな?」
と連絡があり、ほぼノー根拠で
「イケるイケる」
って答えたのですが、その油温計の基板も頂いたので比較です。

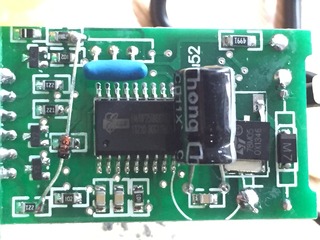

油温計
相変わらずダイオードが大胆にブリッジされてますね〜
iPhone 013
これって接触したらどうするんやろか。

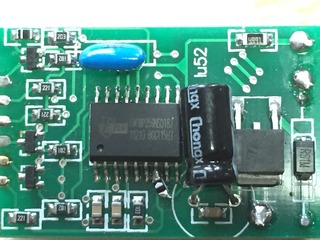

手持ちの水温計
iPhone 016

コンデンサが一回り小さいのと、ブリッジの場所が違う。基板は同じかな。

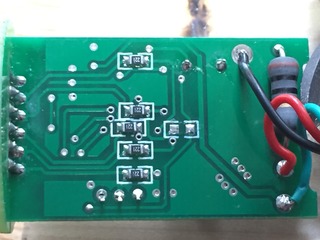

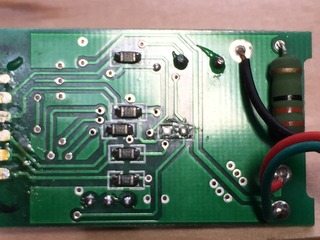

油温計裏
iPhone 015

手持ちの水温計裏。
iPhone 017

あ、やべ、抵抗値が違うwww

まぁでも関係ないところっぽい。

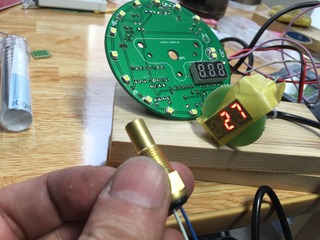

一応同じ水温センサーに取り付けたところ、同じ温度を指しましたので大丈夫みたい。

本組みに入ります。

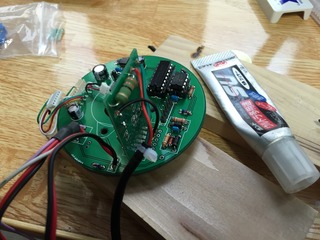

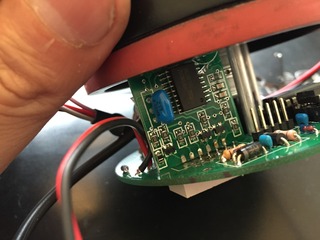

サブ基板を接着し、ハンダします。
iPhone 018

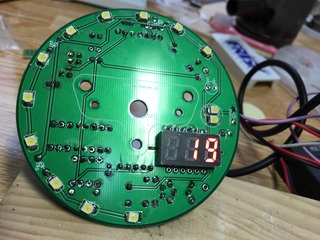

動作確認。
iPhone 019

OKですね。
iPhone 020

ただ、このままだとサブ基板は振動で落ちちゃいますから、対策を講じます。
iPhone 021

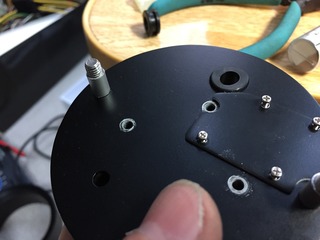

サブ基板用の蓋を開けます。
この蓋はアルミでした。

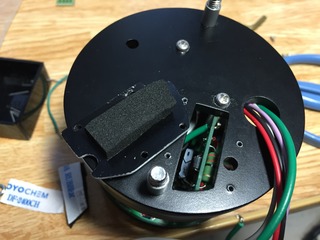

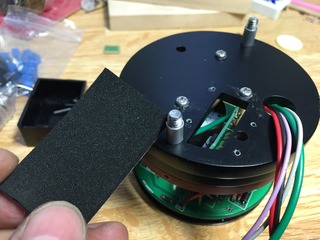

取り出したるは、ゴムシール。
iPhone 022

チョキチョキ切ってはめ込みます。
iPhone 023

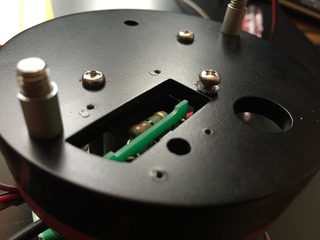

これで蓋を閉めたら、もう大丈夫かと思います。
基板がグッサリ刺さってガッチリついてます。

最後にチョイチョイとカラーを削って高さを微修正。
iPhone 024


さてできばえですが、、、
こちらをご覧下さいな。


後残るは針なんですけどね〜
もう日和ってキーマンさんにお願いしようかしら・・・。
アルミのアルマイトブラックとかよさそげですよ。

このメーターに、かずさん謹製のこのパネルが張り付くわけですわ。
無題

 かずさん、メーターのスケールとか動きとか、要望あれば言ってね。
プログラム書き換えるだけだから。
