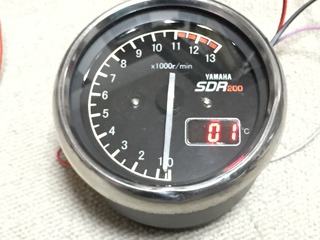

今朝方荷物が届き、部品が一通り揃ったので一気に完成させました。

iPhone 010

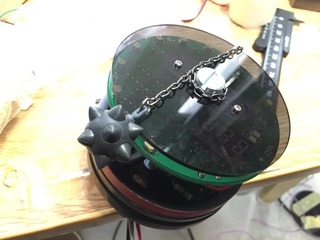

かずさんから送られてきた荷物にはビームサーベルの代わりにハンマーが・・・
iPhone 001

付けてみました。
iPhone 002

いや使えへんって。
ボケ消化完了。

えっと本題。

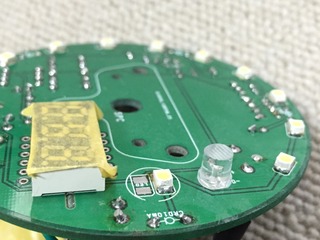

基板表面にレブランプが装着してあります。
高さをそろえる為にLEDは頭を削ってあります。
かずさんに送ったものは、別の場所に白いLEDが付いています。
これは俺の個人的な趣味です。
iPhone 005

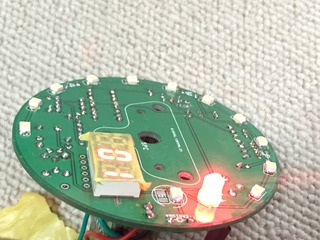

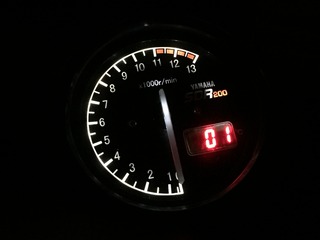

光らすとこんな感じ。
携帯のカメラなんで色が薄いですが、実際はもっと真っ赤ですね。
iPhone 006
シールを貼り付けた後どうなるかな?
まぁやってみないと分かりません。

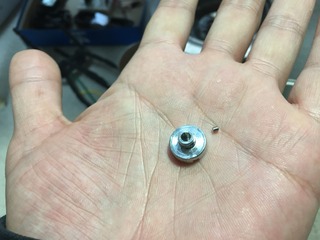

針受けは、横に2mmのイモネジを入れて固定しました。
iPhone 007

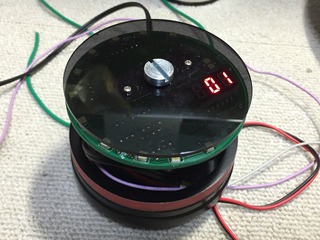

半組み立て状態。
iPhone 008

イモネジをしめるのはチョイとコツが必要になってしまいましたが、キッチリしめなくてもいいです。
柔らかいネジロックを微妙に付けて、モーターシャフトにちょいと圧入で入る位に調整してください。
iPhone 009

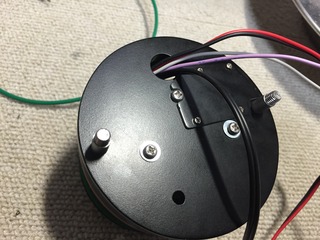

ケースの裏側。
塩ビのケースなので、ワッシャーが無いとネジが沈んでいきます。
iPhone 010

iPhone 011

途中で飽きたんでGSX-R750Sを構ってあげる。
キャブセッティングしてぇ・・・
もっと乗りてぇ・・・
BlogPaint

GSX-R750S、、、ヤンチャな子やけど楽しいわ〜。
今後はもっとこっちに時間を割きたいね。

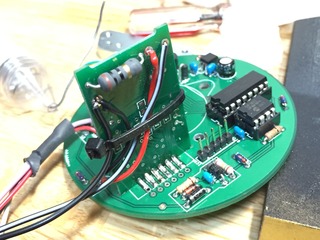

サブ基板は色々弄くってこんな感じ。
iPhone 005

とりあえずイメージをつかみたいので、以前作って貰ったメーターパネルに付けてみます。
スケールが違うのでとりあえずになりますが。
針はアクリル台座とアクリル針です。

iPhone 007

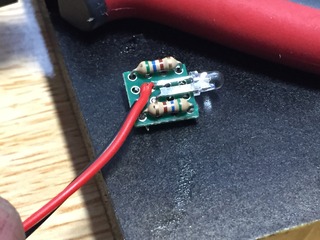

さて、タコメーターの針ですけど、光らせたいと思ってこんなん作りました。
これも自分の趣味なんで、かずさんのには付いてませんです。
(そもそもレブランプつけた時点で基板の使い方が既に違うんで・・・)
iPhone 004
これを台座にぶち込んで下から光らせます。

針はアクリル棒にかずさんから貰ったシールの余り部分を貼ってます。
アクリル棒はヤスリがけしてますけど、まだもうちょいとうまく光が分散しませんね。
iPhone 010

動画はこちら。


材質が問題なのかな。
やっぱりガンダムのビームサーベルの材質がよさそげ。
プラモ屋回ってみるかな。
裏側や側面にも光を反射する何かをつけると良いのかも知れません。
ま、現状でも見えますから良いですけど。

とりあえず後は結線ですね。

かずさん、基板送りましたんで受け取ってください。
なんか上記のものでやりたい事があったら言ってください。

結線は
赤黒12V/GND
黒黒 水温計(極性無し)
→フレームアースは不安定なので、アース伸ばしました。
白 PULSE
紫 バックライト
となります。

一応腹黒号で動作確認はしてますけど、おかしかったら連絡下さい。
動作報告期待してますね〜。

3XVタコはベーヤタ号復活の供物として提供しようかな・・・
