ディスチャージポンプのドライバーを検討中。
久しぶりにLT SPICE(回路シミュレータ)等を動かしてみる。

spice


色々やってみるけど、FETの種類変えただけなのに結果はかなり違ってくる。
場合によっては30V位の昇圧は大体いけるみたいだけど、はて。

LT SPICEに入っているモデルは大抵秋月には売ってない。
秋月でそろえたやつをSPICEモデルをそろえていくしかないか。
基本的な動作が確認取れたら適当に部品を差し替えながら作るしかないかも。

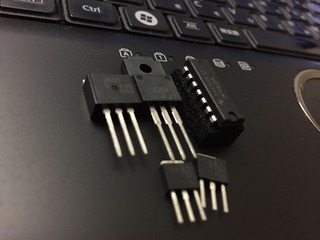

IMG_2114
2SJ504 200円
2SJ505L-E 270円
2SJ681 80円

Pch はやっぱり高いよね。
値段と性能ではNchMOSFETが有利なので、結果として量産品ではPchをなんとかして避ける傾向にあるけど、一品物では大した話でもないから使っても良いと思っている。



おまけでSN74HC04N 20円
インバーターはインダクタンス測定回路を作るために入手。
それはまた今度。

いやホンマ、適当なハイサイドFETドライバーが秋月か千石に売っていたら別段問題無いんだけど、 売ってないからなぁ・・・。
秋月千石縛りなので、しょうがない。
民生品として車用部品では結構使われていると思うので、値段も大したことはないかと思っているんだけど。
