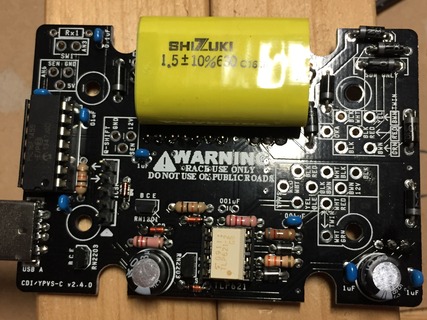

RCDI2.4系の初期ロット、というかプロトタイプというか、の基盤作りが終わった。
IMG_5265
後はケーブルだけ。

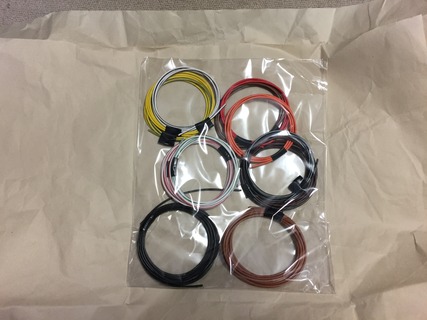

ケーブル購入。
IMG_5257

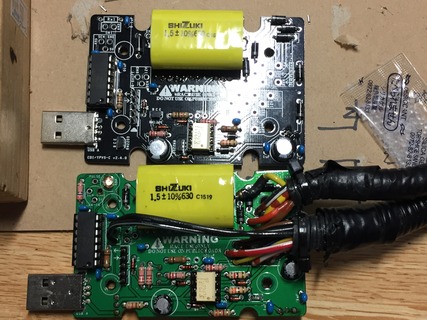

岡山国際で走るSDR用のRCDI2.2との比較。
IMG_5267
基板面積が大きくなって、部品点数減って、結構基板に余裕が出来た気がする。

このRCDI2.2はバックアップに回して、RCDI2.4を主軸にして貰おうかと思っています。
津村選手のSDRは、エンジンがリジッドマウントなので振動がゴッツイ。
RCDIはどうなんかなという事で送って貰って、検品したんだけど別段どこも異常なし。

RCDI2.4はこの振動マシーン用にグルーガンで補強をしてある。

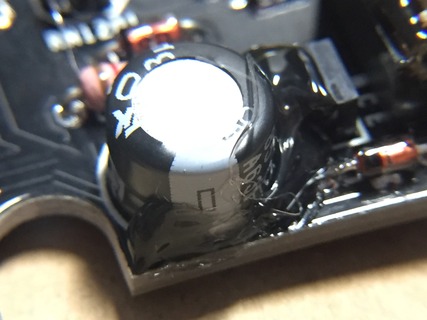

33uFのコンデンサはそのままだとちょっと浮く感じになるので補強。
IMG_5268

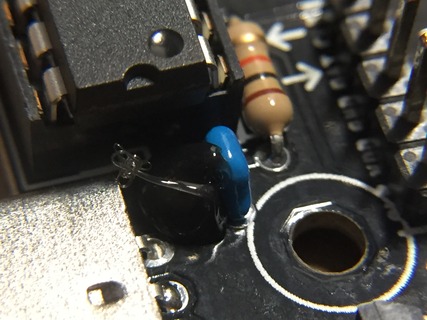

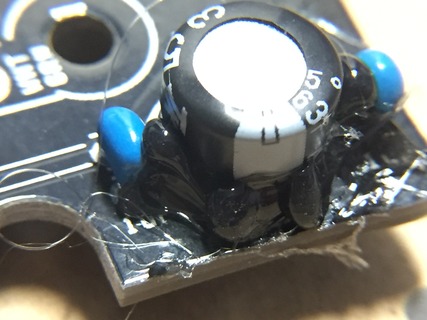

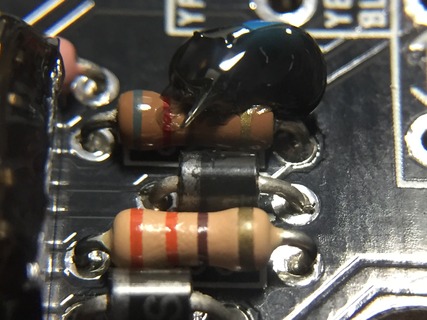

小さいセラミックコンデンサも同様に補強。
IMG_5269

IMG_5270

IMG_5272

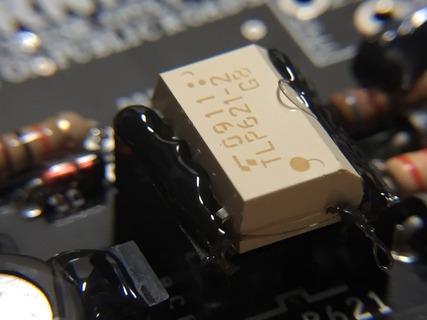

フォトカプラはこんな感じ。
IMG_5271

PICマイコンは14ピンあるから大丈夫かな・・・。

背面の大物は接着剤で固定してあります。
IMG_5266

ケーブルは現状のものに合わせて長さを調節予定。
ちゃんと動くと良いな。

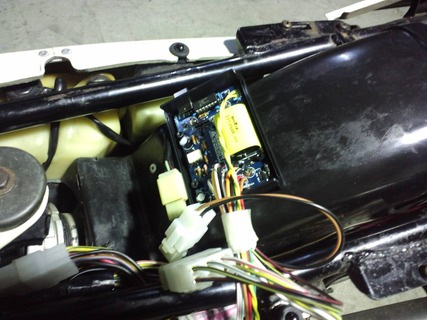

追記:パチロクさんが進めているRZ250R(29L)は動作したそうです。
19095635_143526296210026_639636190632955630_o

ちとケーブルが長いか。
