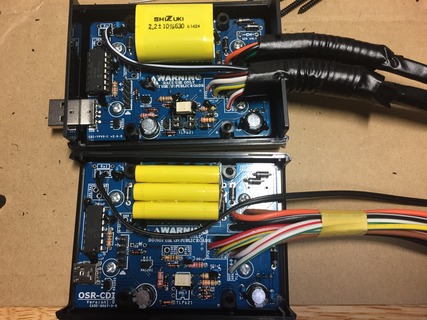

OSR-CDI、今回からはUSBがタイプAからタイプBになった。
IMG_5650
益々増加する難易度。
しかしそれはハンダした後の安定性を求めてのものなんだな、これが。

自分はハンダコテもハンダもホムセンで売っているグートの物を使っている。
コテは30Wか40Wの安い奴。
細かいところは苦手だがCDIは作れる。

今回からレギュレータも1.27亟岾屬鬚試し。
これがまたオッサンには見えない。

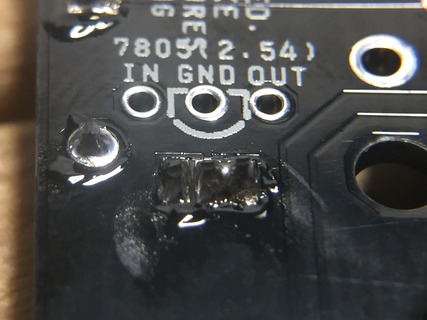

なのでついうっかりハンダがブリッジしてしまう。
IMG_5652
こんな風に。

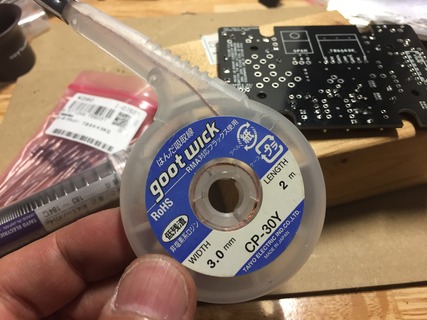

こんな時は、ハンダをしっかりとクリーニングした後、ハンダ吸い取り線で余計なハンダを吸い取る。
IMG_5653

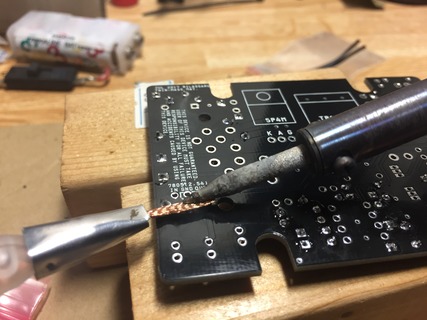

こんな風に吸い取り線を付けて、ハンダコテで押さえると、余ったハンダが吸い取り線に吸い込まれていく。
IMG_5654

熱を加えたのでちょっと汚くなったけど、ハンダブリッジは解消。
IMG_5665





ハンダ吸い取り、その2。

スパッタが飛んだ、部品を付け間違えた等でスルーホールが埋まってしまう事がある。
こんなの。
IMG_5666

よくあるよね。

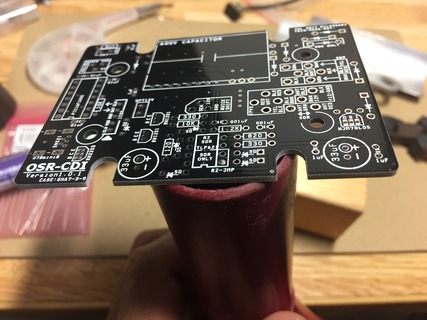

これを取るには吸い取り線って手もあるけど、もっと簡単にきれいに取り去る方法がある。
掃除機に吸わせる。
IMG_5667

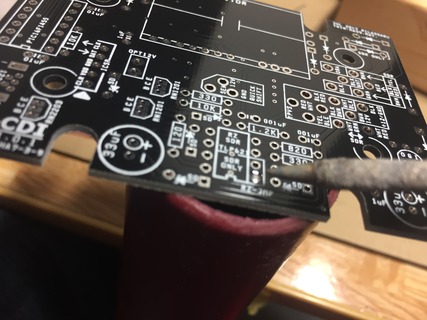

この状態でハンダコテを当てる。
IMG_5679

あら綺麗。一瞬の事。
IMG_5680
裏面でハンダが飛び散ってしまう場合は吸引力を変更する。

ハンダコテ先が酸化して、全然ハンダが走らない、コテ先にハンダ線を付けても全然ハンダコテに乗らないなんてことがある。
コテ先が酸化するとそうなる。

よくあるよね。
そんな時、ホムセンで売っているのがこれ。
IMG_5681

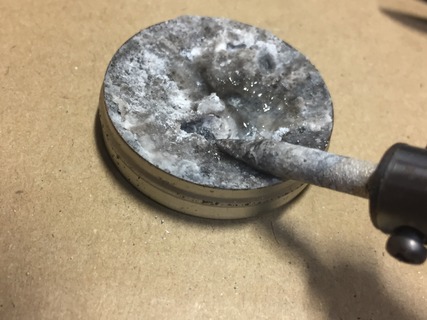

酸化した小手先をジューっとつけるだけ。
IMG_5682

グリグリ。
IMG_5683

あら綺麗。
IMG_5684
これで次回からまた綺麗にハンダが出来るってもんです。これは結構使える。
金額も大した事ないのでお勧めです。



何も持ってないならセットがお勧め。



オッサン向きにはこれ。
ルーペ付き。


老眼意識しているなら、ルーペは必須ですなぁ。
