さて。

どうも7度固定の保険点火になってしまうちっこいOSR-CDI。
色々と調査した結果は「ノイズでマイコンリセットしてないか?」ってところ。
電気信号を色々と調べてみたところ正常。
回路も問題ない。
基板を大きく変更すると必ず立ちふさがるノイズの壁。
おっきいOSR-CDIは良く出来てるわ。ほんま。

以下調査記録なんで人が読んでも面白く無いです。

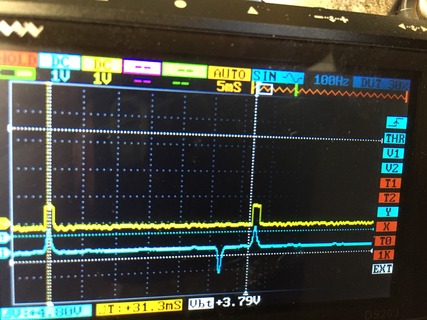

黄色:フォトカプラからの入力
水色:PICからの出力
IMG_6639

IMG_6640
これはうまくいっている。

ところが。

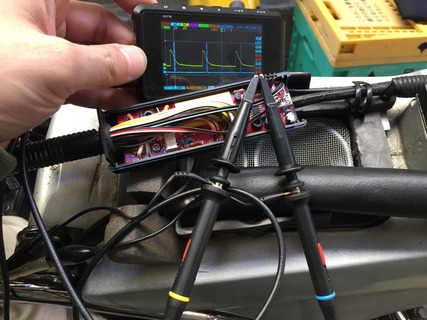

青色:ピックアップ信号
黄色:PIC出力
IMG_6641

IMG_6642
PICからの出力がでないんだな、これが。

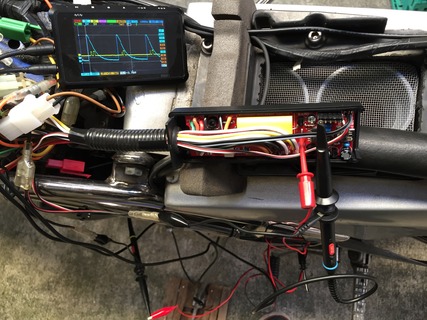

青色:ピックアップ信号
黄色:フォトカプラの信号
IMG_6643

IMG_6644


気になる点は、フォトカプラの電圧がなめているところ。
こんなんだっけ。
いや違うんだな、、、これが。

2017年05月07日 RCDI RZ250R(10): RZ250RでもRCDIは動くんだが

んで、基盤の方を調べてみたら10Kのプルダウン抵抗の足が浮いている事が発覚。
あらま。うーむ。
でもやっぱりこうなるんだ、初めてみた。
プルダウン抵抗って大事やね。
ここが原因とは思えないけど来週ワークアラウンドするアイテムに追加。

青色:フォトカプラ
黄色:PICからの出力
IMG_6646

IMG_6645

いろいろとあかんね。
考えられる原因は様々。

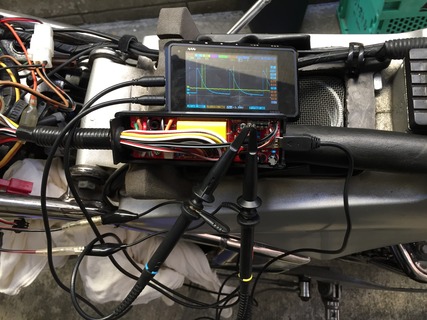

青色:ピックアップ信号
黄色:サイリスタゲート
IMG_6649

IMG_6650

保険点火だけで動作。
この点火、BTDC7度だと爆音がします。

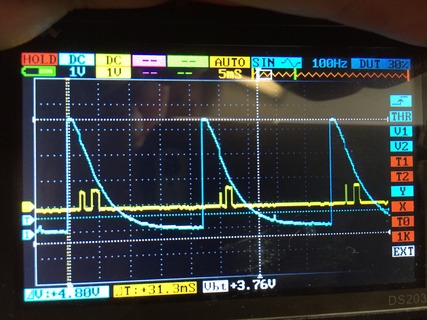

青色:フォトカプラ電源
黄色:サイリスタゲート
IMG_6653

IMG_6654
この時はマイコンも保険点火も両方OK。
こう、上手く行くとき、上手く行かない時があるのは、プローブが影響している可能性なのかもしれない。
ハンダをちょいと追加して再チャレンジ。
ガソリン追加。

青色:ピックアップ信号
黄色:マイコン出力
IMG_6659


あかんな。
暗くなったので今日はこの辺で終わり。

地味な開発は続行。
しかし、ノウハウってこうやって蓄積されて行くんですよ。
多分・・・
