2018年08月09日 自作インテークレクチファイア の続き

モデリングは色々と考えたんだけど、値段も大した事ないので一度作ってみてから、現物合わせをしようと思います。

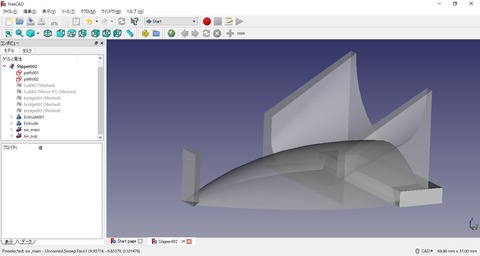

今回はまずこんな図形を作りました。
slip002

これはHRCのレクチを参考にしています。
ここから、抜くものを作ります。
slip003
U字型の立体物はSDR純正のゴムのインシュレータ。
32φの円から、四角形に変化している厄介なブツです。
先端の三角はリードバルブの先端です。

最初に作ったものから、これらの物を抜きます。
slip004

これを引き算して、ミラー化。
後でニッパーで切り取れるように柱を三本立てて完成。
slip001
通称スリッパ。

これで一旦発注です。
造形物が小さいのでDMMのナイロンで磨きを掛ける事が出来ません。

ざらざらしたままだとしても、ディンプル加工するようなものですから、良いとしましょう。
取り急ぎ。

つづく
