ゆる〜く進めているソレノイドコントローラの制作。


今日家に帰ってくると基板が届いていた。
IMG_1200

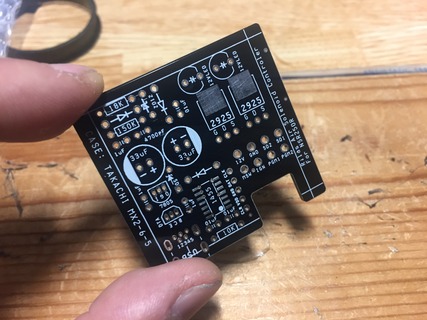

基板、送料込みで$7のキャンペーン品。
格安。

基板の出来は普通に良くなっている気がする。
IMG_1201

部品点数も少ないので、早速作ってしまいました。
DMMの3Dプリンターで作った、タカチケースの蓋を合わせてみる。

裏面。USB端子とケーブルの穴。
IMG_1203

表。

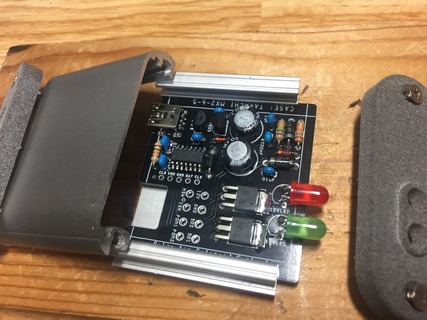

ソレノイドがドライブされている事を表現する為にLEDが二個付いている。
赤と緑。
IMG_1204

良い収まり具合だ。
回路はシンプルで単純。
IMG_1205

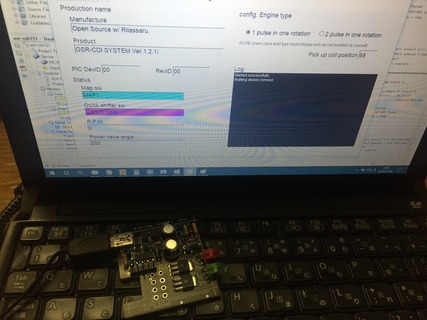

まだファームウェアは無いので、とりあえずOSR-CDIでも書き込んでみた。
IMG_1206
USBデバイスとしては認識してくれました。
後は簡単なファームウェアを書くだけなんだけど、そもそもNSR持っている人知らないので、いつできる事やら。
