3Dプリンターで銃のサイレンサーみたいなバイクのサイレンサーを作ってみたい話。
ソロソロ設計も終わり。
改めてきちんとSDRのチャンバーを測定してみる。

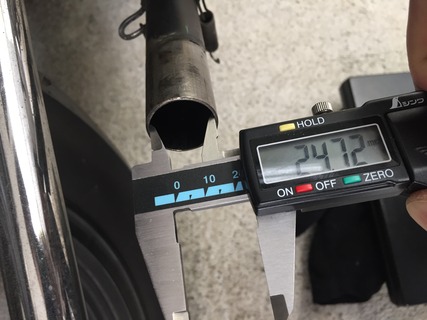

内径は24.7ミリ付近。掃除したらもう少し広がるか。
この部分は想定外。
20ミリと思い込んでた。

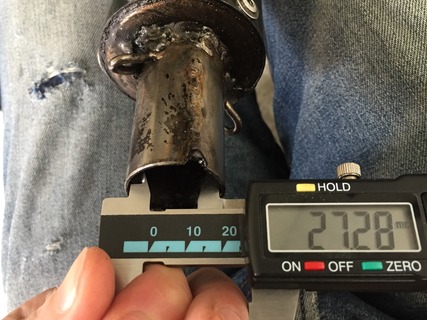

これを差し込むサイレンサー側は27.3ミリ位。
中は汚れてるので参考値。
パイプの厚みは1.26ミリ。

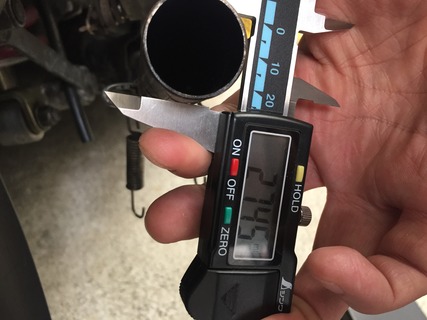

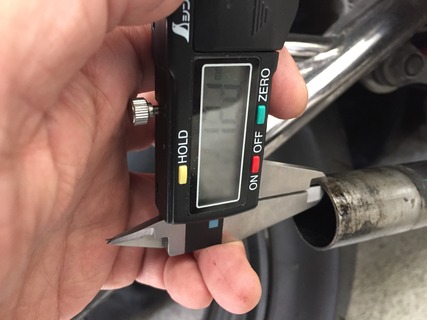

サイレンサーの外径は27.4ミリくらい。
接合部なのでここが一番大事。
少し痩せてきているのか?よーわからん。
たぶん外径27.2、肉厚1.26ミリの規格品。
で、実際これに併せて設計。

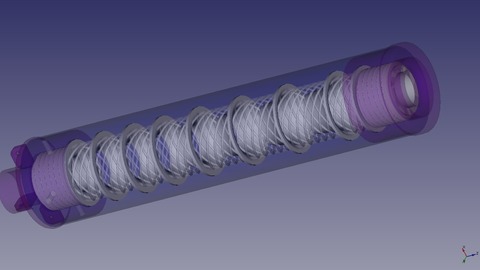

サイレンサーは3ピースで構成される。
まずは中身の筒。
上下がM42の雄ネジ。
内径62ミリドライカーボン筒を装着し、上下で蓋をする。
チャンバー接合部。
ここはかなり厚みがあって丈夫ではあるけれど、熱で溶けてくるかも?って事で、まずは1000円位でリングを一つ発注した。
これをサイレンサーに取り付けて溶けなければ発注してみようと思う。
ナイロンで制作すると、多分1万5千円位。
高いと言えば高いけど、ワンオフで使えるものが出来るならその価値はあるか。
なんせやってみたい、という気持ちが止まらない。
2019年04月11日 3Dプリンターでサイレンサー(1)
ソロソロ設計も終わり。
改めてきちんとSDRのチャンバーを測定してみる。
内径は24.7ミリ付近。掃除したらもう少し広がるか。
この部分は想定外。
20ミリと思い込んでた。
これを差し込むサイレンサー側は27.3ミリ位。
中は汚れてるので参考値。
パイプの厚みは1.26ミリ。
サイレンサーの外径は27.4ミリくらい。
接合部なのでここが一番大事。
少し痩せてきているのか?よーわからん。
たぶん外径27.2、肉厚1.26ミリの規格品。
で、実際これに併せて設計。
サイレンサーは3ピースで構成される。
まずは中身の筒。
上下がM42の雄ネジ。
内径62ミリドライカーボン筒を装着し、上下で蓋をする。
チャンバー接合部。
ここはかなり厚みがあって丈夫ではあるけれど、熱で溶けてくるかも?って事で、まずは1000円位でリングを一つ発注した。
これをサイレンサーに取り付けて溶けなければ発注してみようと思う。
ナイロンで制作すると、多分1万5千円位。
高いと言えば高いけど、ワンオフで使えるものが出来るならその価値はあるか。
なんせやってみたい、という気持ちが止まらない。
2019年04月11日 3Dプリンターでサイレンサー(1)
→2019年04月17日 3Dプリンターでサイレンサー(2) 設計は完了
