「横浜のカズ」さんのSDRについているステッピングモーター式タコメータ。
ある日バッテリーが無い状態でエンジンかけたら動かなくなったとか。

修理出来るものなら修理しますわと、送って貰いました。


IMG_3070
もうこれを作ったのは随分前になりますなー。
既にコアとなるステッピングモーターも廃番となり入手できなくなり、基板設計図も失われております。
まぁ予備パーツでなんとかなればと思いましたが・・・。

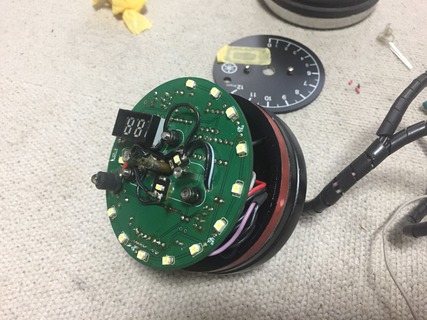

割ってみます。
IMG_3074
割ります。

モータードライバー7774PGがこんな状態。
IMG_3075

ゲタもこんな感じ。
IMG_3076

詳しく。
IMG_3077

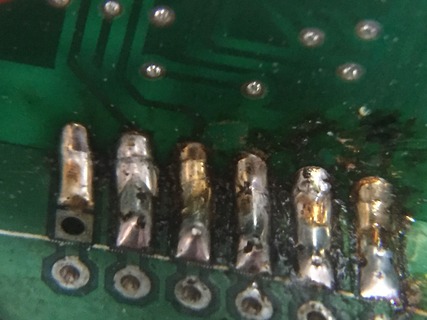

この溶けた部分は7774のGND部分です。
激しく焦げて溶解しています。

更に基板上の配線も断線。
IMG_3072

水温計の方は無事かな〜?
IMG_3073
ちょっと焦げた感じがしないでもなく。

整流ダイオードがパックリ割れてますね。
こんなの見た事ない。
IMG_3079

エンジン回転数を取る部分は大丈夫。
IMG_3078

修理は残念ながら難しいですね・・・。
7774PGは定格24Vですからこれを超える大き目な電圧が定常的に掛かったんじゃないかって思います。(一瞬掛かったからと言ってここまでにはならないと思います)
基板自体が損傷していますから、部品変えても駄目です。

一旦閉じてお返しで良いですかね〜。
