今日は朝からちょいと電気関係。

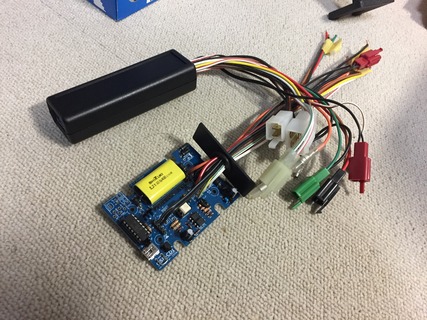

田宮さん向けチッコイOSR-CDIと、R'sCRAFTさん向けOSR-CDI Verion2.0.0.c。
IMG_4642
田宮さんのは、OSR-CDIのVersion2系とVersion1系の比較したいのでということで、どうにかカプラ類等が付いたままの奴を見つけて仕立て直し。
もう一丁はとあるブツと交換する予定。

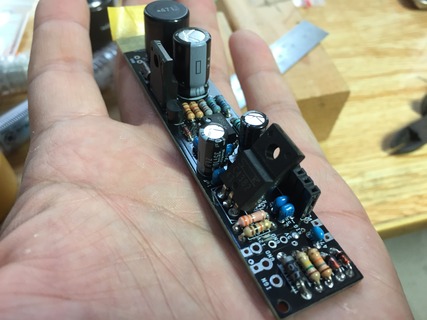

さて、ニキシーチューブドライバーの方。
IMG_4593

これを今日はSDRでお試ししてみるが、どうもリセットをする。
ピックアップ信号を取るとリセット、とらないと正常。
なんでやねん。

自分のSDRはエアソレノイドコントローラーやステッピングモーター式タコメータ等、同じ方式で信号取ってるので、自信があったんだけどなぁ。


オシロでPICの電源の波形を取る。
共通GNDとPICのVDDで波形を取る。
IMG_4643
あらま。
18Mhzで最大4Vのノイズが発生してた。
もう少し詳しく。

今度はPICのGNDとPICのVDDで取る。
IMG_4646
バイパスコンデンサによって、随分波形がなまっているけど、6MHzで最大2.5Vのノイズが発生してた。
リセットの原因はこれかなぁ。
つかリセットしますか。

以前のRASCとかはどうしているんだろうと見てみると、PICマイコンのバイパスコンデンサ(デカップリングコンデンサとも言うんですかね)が0.01uF、今回は0.1uFの違いはあったので、明日これを交換して試してみます。

いや〜パスコン、舐めたらあきませんなぁ。

つづく
