またまた部品が来ました。
今回はウォーターポンプ一式です。
IMG_4896
うう、費用がかさむ・・・けど、気持ちよく乗る為にはしょうがない。

クラッチレリーズピニオンも、オイルに使っていないところは結構錆びが回っています。
IMG_4898
まぁ特に問題は無いので使いまわします。

オイルシールもリップがベロベロですけど、買い忘れたのでそのまんま使いまわします。
IMG_4899
まぁこの辺は大した手間なく交換できるのでまた今度。

ギアの方がやや傷んでいますが、クラッチ回すだけなので回転当たりが綺麗な所を使って行きます。
IMG_4900

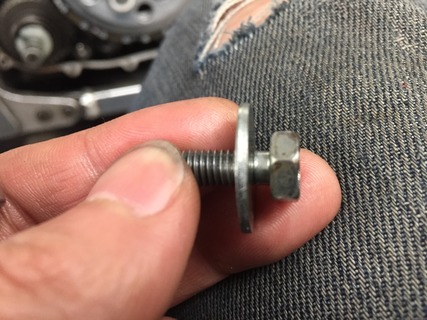

ピニオンを固定するボルトです。
ガスケットが紙でしたが、新品のガスケットを買うとアルミ製ワッシャーでした。
IMG_4901

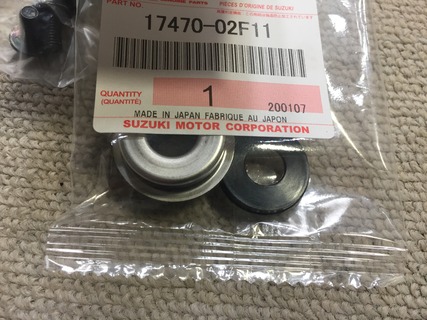

メカニカルシール。
部品が2パーツに分かれています。
IMG_4902

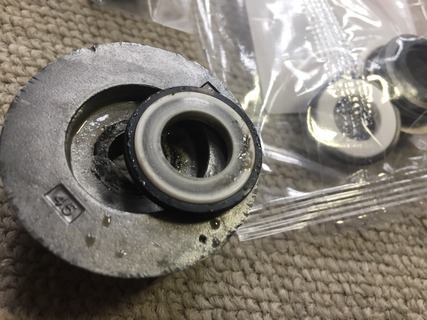

一方はプロペラにはまっているシールと交換します。
IMG_4903

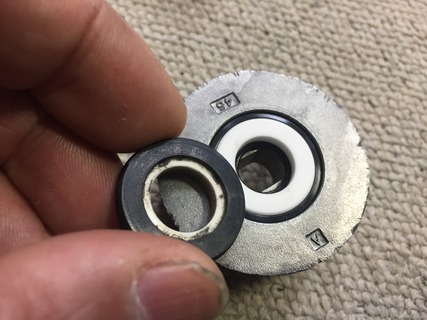

形状が少々変更になっていました。
以前ついていた奴はゴムの面積が狭いのですが、新しい部品は結構広くなっていてシール性が向上しています。
IMG_4904

このメカニカルシールも、組間違いさえなければまだまだ使えたと思います。
しかし寿命が近いと思われるものですので、ここでリフレッシュしておくのも良いんかなと思います。
IMG_4905

メカニカルシールは最初から青いシール材が付いていますが、サービスマニュアルには更にシール材を塗れとありますので軽く塗っておきます。

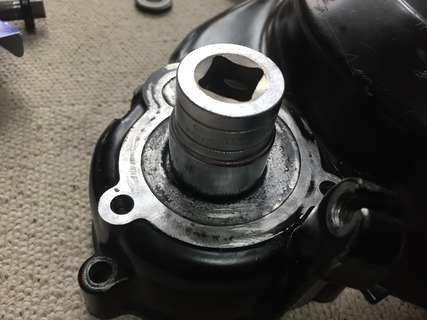

打ち込みは22ミリのソケットでぴったりでした。
IMG_4906
こちらの打ち込みは簡単。
IMG_4908

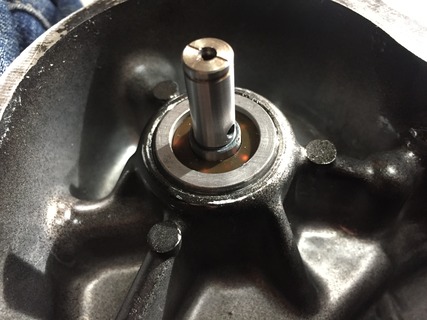

オイルシールをディープソケットで打ち込み。
IMG_4909

最後にメカニカルシール。これもディープソケット。
IMG_4910

最後にこれ。
この部品が無かったから水漏れしてた。
シールとゆるみ止めになっているワッシャー。
IMG_4912
これは普通忘れんやろ。
本当に勘弁してほしい。

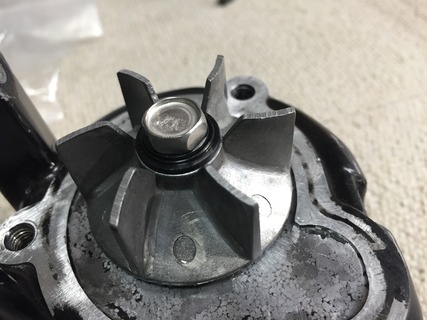

IMG_4913
※この写真ではシールが逆についていますんで要注意
シールはインペラ側(エンジン側)に向けて取り付けます。

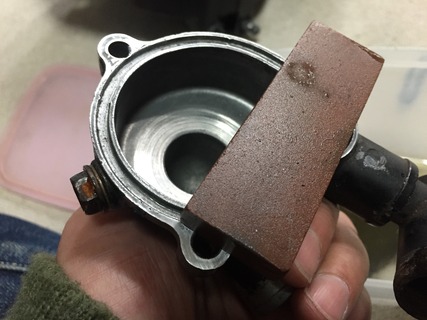

ウォーターポンプは液ガスが塗られていたので除去してオイルストーンでならし。
結構ガタついていた。
IMG_4914
その他スチール部分の錆び等をヤスリで軽く処理。

さてお次はクラッチ。

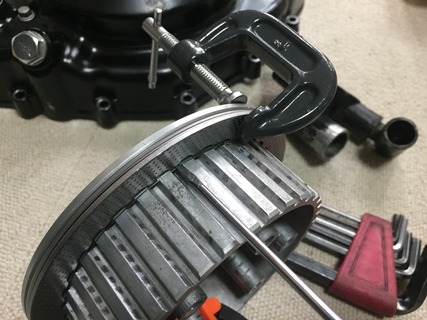

クラッチスリーブハブの最初の3枚は固着防止のためのウェーブワッシャーが入っている。
これが固くてストッパリングが入らないので、万力で締めこんでから装着。
IMG_4915
絶対手じゃ無理。
して装着。
IMG_4916
スズキの指定はトルクレンチで400〜600kg・cmと、結構緩め。
ヤマハだとガン締めだったと思う。
IMG_4917

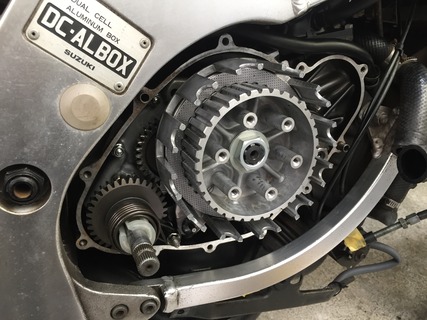

してクラッチを装着。
ヤマハの様に変な方向を気にする必要が無く、サクサクと装着。
スプリングを止ボルト。
特に伸びてない事を確認。
IMG_4918
締め付けは80〜120圈cmと緩め。

ガスケットはサービスマニュアル指定の部分に軽く液ガスを塗って蓋閉じ。
なんであんな一部だけ液ガス指定なんだろうか。
IMG_4919
キックシャフトの取り付け。
ここで気が付いたのが、キックシャフトを固定するボルトがシブい。
なんじゃろかと良く観察してみると・・・。
IMG_4920

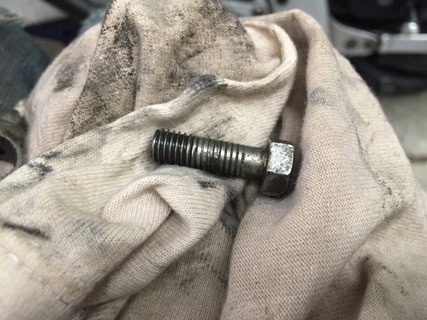

なにこのボルト。
あ〜もしかして、逆から無理やりねじ込んだな。
IMG_4922
前オーナーにちょっとイラっとする。

逆に締めたら気が付くでしょ、普通。
ネジ折れなくて良かったよ。
ネジは交換したいけど、見なかった事にして蓋閉じ。
オイル投入。

そして事件が発生。
キックをゆっくり踏み下ろすと、バキっと音がしてキックが戻らなくなった。
戻らないというか、動かない。
IMG_4923
疲れるw
またオイルを抜いて蓋あけか。

といって嘆いていても前に進まんので、オイルは再利用する為に缶で受けながら抜く。
感覚的にはスプリングが折れたかなんか。

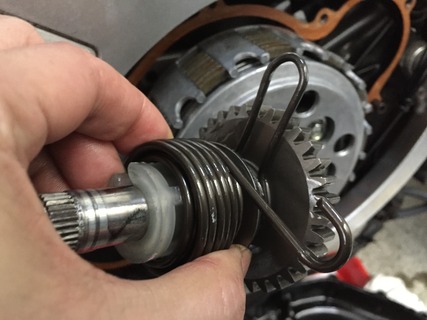

分解して外してみる。

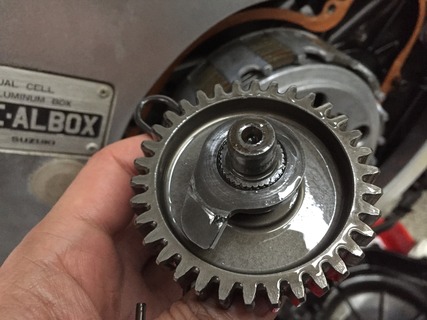

IMG_4924
スプリング折れてなかった。
IMG_4925
どこかに割れ欠けがある訳でも無く。
IMG_4926
スプリングが抜けただけか。
組みなおしてオイルを再度入れる。

クラッチレリーズアームがクランクケースに擦っているのを発見。
IMG_4928
これも組付けミスですわ。
IMG_4930

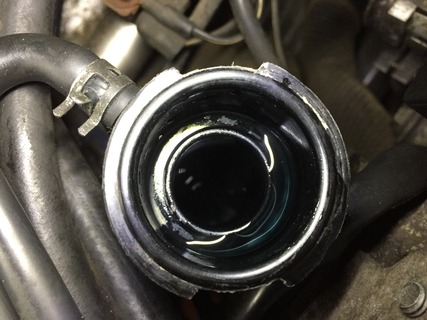

エンジンを始動する為にラジエター水を入れる。
IMG_4933
水をナンボ入れても溢れてこない。
前からちょっと水位が低いのが気になっていた。
更に水を入れる。
漏れる。
IMG_4931

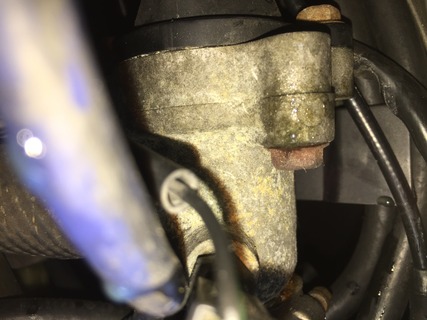

どこや。
IMG_4932
ここか。
くっそー

歯ごたえありますわ。

つづく
