アナログ回路は奥深し。

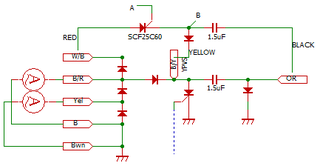

最終的にこんな絵を描いていた。
無題

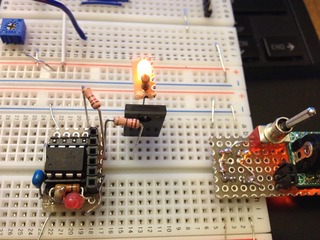

手始めにPICでサイリスタゲートを駆動できるかどうかを検証。
iPhone 004

楽勝っす。

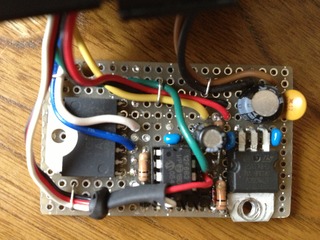

んで作成開始。
最初はYPVSと一体化したろうかと思ってSDRからはずしてきた。
iPhone 005

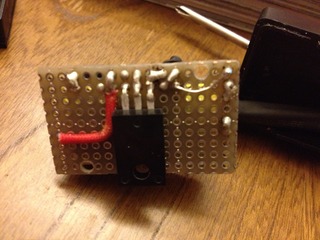

が、スペースもないのでやめて、独立して作ることにした。
iPhone 008

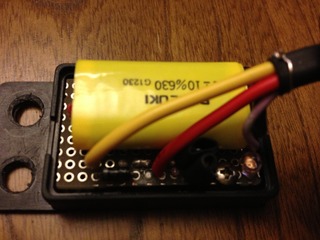

iPhone 009

できたワイと思ってフロ。

古代の天才、アルキメデスは、風呂に入っている時に王冠の真贋を見極める方法を思いついたというが、俺も思いついた。

この方法じゃぁ駄目だ。

サイリスタはゲートからソースに電流を流してやらないとイカン。
このままじゃソースの電圧が高くなってゲートから電流が流れない。
さらには、電圧差が大きすぎてサイリスタ様が死んでしまい、YPVSも巻きぞいに、、、。
MOS-FET使っても結果は一緒やね〜。

あーアホやった。
でもまたひとつ勉強できた。

さ、さ、次々。
