ついに・・・連休終了。
考えただけでぞっとする。

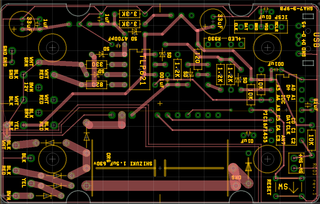

そんななか、自作CDIの方は、せめてYPVSのモーター位は動かしておこうかと思い、基板は一気に組み上げました。

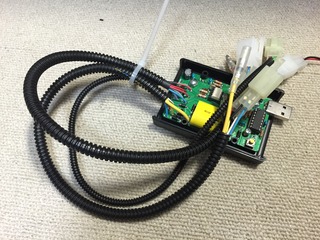

試験機なんでケーブルは長め。
本来この部分はもう少し短い方が良いと思ってます。
しかしこの姿、、、スパイダーマンに出てきた「ドクターオクトパス」そっくりやな。
なんやかや試しているうちに、自分自身で勘違いして、ジャンパーが必要かなと思ってつけて見たけど、半田した後からそれ自体意味のない杞憂だった。

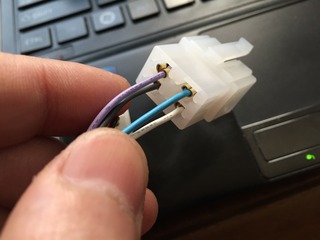

モーターが動かないので、よくよく調べてみると・・・配線逆だった。
ここが
これが正解。
モーターを回す信号と、0-5Vのリファレンス電源が逆やったんやね。
基板のシルクも間違っております。
いったいどこでこんな勘違いしたんだと遡って行くと、最初の回路図から間違っていた。
コピペミスやね。
正しくはこちら。YPVSブロックの部分で、線の色の配置間違いがあった。
なんやかやで、とりあえず動かしてみた動画がこちら。
コンソールからYPVSをコントロールするデモです。
考えただけでぞっとする。
そんななか、自作CDIの方は、せめてYPVSのモーター位は動かしておこうかと思い、基板は一気に組み上げました。
試験機なんでケーブルは長め。
本来この部分はもう少し短い方が良いと思ってます。
しかしこの姿、、、スパイダーマンに出てきた「ドクターオクトパス」そっくりやな。
なんやかや試しているうちに、自分自身で勘違いして、ジャンパーが必要かなと思ってつけて見たけど、半田した後からそれ自体意味のない杞憂だった。
モーターが動かないので、よくよく調べてみると・・・配線逆だった。
ここが
これが正解。
モーターを回す信号と、0-5Vのリファレンス電源が逆やったんやね。
基板のシルクも間違っております。
いったいどこでこんな勘違いしたんだと遡って行くと、最初の回路図から間違っていた。
コピペミスやね。
正しくはこちら。YPVSブロックの部分で、線の色の配置間違いがあった。
なんやかやで、とりあえず動かしてみた動画がこちら。
コンソールからYPVSをコントロールするデモです。
