なんやかやとダラダラ進めてるミクニの小型二輪車用ディスチャージポンプ式FIシステム、DCPです。
これSDRでは使えない気がするんやけど、興味スイッチが入ったのでボチボチ進めてます。

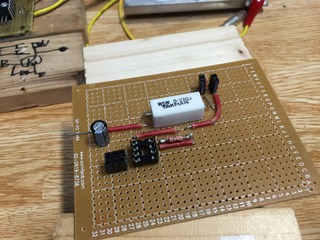

なんのかんのと言いながらドライバ回路を組んでますが、、、結局マイコンで制御すべきゲートが2個必要だという結論に至りました。
だもんで秋月で色々と物色。
ちなみに秋葉の秋月は店舗新しくなってから変な髪形の店員さんが、お客を叱り飛ばしてる姿が印象的。
客商売には全く向かないよなぁ。
殺伐とした昔の秋葉の雰囲気がよみがえったようで、別に俺は構わんけど。

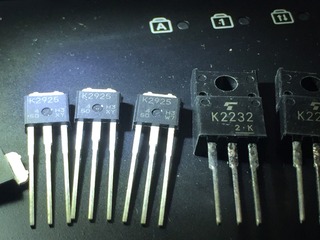

小さいのが2SK2925 定格60V10A
まぁ今回の用途には十分な性能。
大きいのが定番2SK2232 定格60V25A。
後は定番の2N7000
2925は25Aと容量が大きいけれども代償はそのサイズと、ターンオンオフ時間。
それぞれTurn on/off時間は
2925が10ns/60ns
2232が30ns/130ns
2N7000が10ns/10ns
となる。
それにしても2925はスペックだけならなかなか良いですね。
ルネサスだし、これかなぁ。
部品は揃ったのでマイコンプログラミングをボチボチ始めます。
これSDRでは使えない気がするんやけど、興味スイッチが入ったのでボチボチ進めてます。
なんのかんのと言いながらドライバ回路を組んでますが、、、結局マイコンで制御すべきゲートが2個必要だという結論に至りました。
だもんで秋月で色々と物色。
ちなみに秋葉の秋月は店舗新しくなってから変な髪形の店員さんが、お客を叱り飛ばしてる姿が印象的。
客商売には全く向かないよなぁ。
殺伐とした昔の秋葉の雰囲気がよみがえったようで、別に俺は構わんけど。
小さいのが2SK2925 定格60V10A
まぁ今回の用途には十分な性能。
大きいのが定番2SK2232 定格60V25A。
後は定番の2N7000
2925は25Aと容量が大きいけれども代償はそのサイズと、ターンオンオフ時間。
それぞれTurn on/off時間は
2925が10ns/60ns
2232が30ns/130ns
2N7000が10ns/10ns
となる。
それにしても2925はスペックだけならなかなか良いですね。
ルネサスだし、これかなぁ。
部品は揃ったのでマイコンプログラミングをボチボチ始めます。
コメント
コメント一覧 (3)
ウチのFI号も冬の間に点火制御やら車速制御出来るようにするのに色々手配中です。
(制御系は自分では作れないので汎用ECUですが)
DCPじゃちゃんと見たことないのでイマイチ理解し切れてないのですが,噴射量の制御は一般的なインジェクターと同様に開弁時間での制御になるのでしょうか?
なんとなく動作図見ててもソレノイド動作1回でそんなに大した量を加圧できそうに無いなーと思っていたのですが…。
DCPは原付用ですね〜。
部品点数が圧倒的に減るこの仕組みは面白いなぁと思います。
高圧ホースもレギュレータも不要で、これ一発ですから。
噴射量の制御は開弁時間、ソレノイドの初速等で決まると思います。
単なる加圧ポンプですから。
どの程度供給出来るのか、気になりますね〜。
もう暫くこれで遊んでみます。お楽しみに〜。
DCPでも開弁時間で制御するとなると,エンジンとして出せる最大出力時に必要なGas量が
加圧ソレノイド1動作で送りきれるか?が使える使えないの肝になりそうですね。
それとやっぱり通電時間制御という前提を考えるとDCP廻りのリコールが低負荷領域に
集中しているのもなんとなく理解できた気がします。
楽しみにしていますね!
