ご用件の整理。
和歌山SDRのスイッチが手元スイッチなので、LEDでコンパネに表示したい。

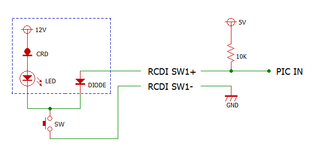

このご用件に対して全開こんな回路を提示。
しかし、、、これ動くは動くんだけど、駄目な部分があるんです。
ダイオードの種類によっては、スイッチが効かなくなるって欠点。
ダイオードは順電圧というものがあって、これがVfとすると、上記回路だとPIC側はスイッチを入れたとしてもVf(V)の電圧になってしまいます。
0.7V程度のVfが小さなダイオードがあるんですが、とはいえノイズに弱くなる事に間違いな無いんです。
0Vはキッチリ0Vとして感知させたい。
遠隔地なので猶更なんですね〜。
埼玉位だと、電話一本で呼び出されるので、逆に気が楽なんですよね。
悪けりゃ直せばいいんで。

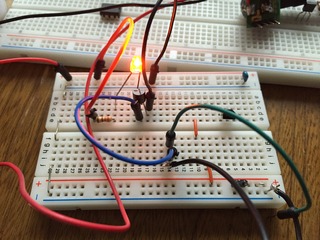

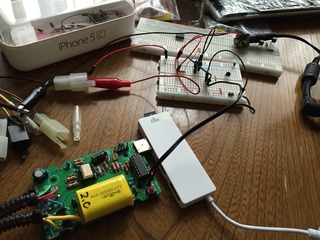

で、その問題を解決する為に手持ちのFETを使ってみました。
ま、いい感じですね〜。
続く:和歌山SDR:LEDの回路完成も、、、、蒼かった。
和歌山SDRのスイッチが手元スイッチなので、LEDでコンパネに表示したい。
このご用件に対して全開こんな回路を提示。
しかし、、、これ動くは動くんだけど、駄目な部分があるんです。
ダイオードの種類によっては、スイッチが効かなくなるって欠点。
ダイオードは順電圧というものがあって、これがVfとすると、上記回路だとPIC側はスイッチを入れたとしてもVf(V)の電圧になってしまいます。
0.7V程度のVfが小さなダイオードがあるんですが、とはいえノイズに弱くなる事に間違いな無いんです。
0Vはキッチリ0Vとして感知させたい。
遠隔地なので猶更なんですね〜。
埼玉位だと、電話一本で呼び出されるので、逆に気が楽なんですよね。
悪けりゃ直せばいいんで。
で、その問題を解決する為に手持ちのFETを使ってみました。
ま、いい感じですね〜。
続く:和歌山SDR:LEDの回路完成も、、、、蒼かった。
コメント
コメント一覧 (2)
LED側には別途電源供給(つーか配線のみ)必要ですけど、高輝度LEDでもエーモン12VLEDでも自由に使えまっせ。
その方法が一番リーズナブルですねぇ・・・。
ただ、和歌山SDRはスイッチを左のハンドルスイッチに実装しましたので、チョイト工夫が必要なんです。
なるべく他に悪さをしないさえたやり方(Byプリプリ)が必要なんです。
まぁつか、FET使いたかっただけなんです。はい。
