SDR用の点火装置、RCDIはマイコンにマイクロチップ社のPIC16F1455を使っています。
このPICマイコンはその辺で簡単に手に入る割には丈夫で信頼性が高く、組込み用のデバイスを作るには好都合なスペックやドキュメント、開発環境が揃っているのが特徴です。
ちょっと耐久性について記載しておきます。
動作温度に関する話、EPとIPの違い
随分前に秋月電子にPIC16F1455の取り扱いをリクエストしたんだけど、複数のリクエストがあったのか無事取り扱いが始まりました。秋月電子は気が利いていて、PIC16F1455に関しては2種類仕入れてくれています。
PIC16F1455I/Pは140円、PIC16F1455E/Pは160円。
何の違いなんやろか、と思ったかも知れません。
これって耐久温度の違いがあるんです。
詳しくはデータシートのProduct identification systemに記載があります。
これによれば、I/Pは-40℃〜+85℃、E/Pは-40℃〜+125℃の動作が可能とあります。
20円で最大温度が85℃から125℃まで上がるなら、E/Pの方がよさそうです。
実際自分はE/Pを買ってますが、、、まぁ85℃を超える様だとそもそも何かがおかしいので、I/Pでも構わないと思っています。
また、細かいところを見ると、125℃で全ての機能が正しく動作する訳でもありません。
あくまで保険的に、という意味でE/Pという選択はあるかもしれません。
フラッシュ書き込み回数の話
RCDIはUSB経由でPICのフラッシュの値を書き換えます。これが故に、一度マイコンで書き込んだ値が、電源オンオフをしても再び再現される事になります。
太古の昔はEEPROMの様なメモリの小さい領域しか、書き換え可能な領域は無かったのですが、最近はProgram memory領域を自力で書き換えられる様になっています。
EEPROMはPIC16F1455では存在しませんので、このような実装はEEPROMは使えずにFlashを使う事になります。
ちなみにR-Air Solenoid Controler(RASC)はPIC12F1822を使っていて、EEPROMが256バイトあるので設定値はこちらを使っています。
EEPROMは流石に書き換え専用なので、10万回の書き換えが動作保証されています。
ではFlashはどうなのでしょうか。

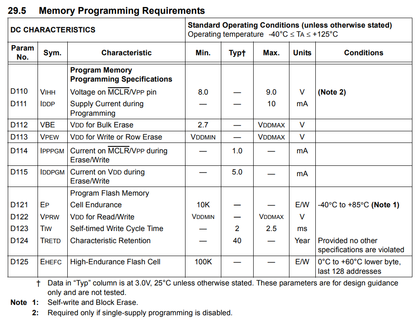

datasheetのMemory Programming Requirementsにその記載があります。
流石ミッドレンジコアで新し目のマイコンです。
10K回、つまり最低1万回の書き換えが保証されています。
これだけの数を書き換える事はまずないでしょうから、まぁ遠慮なくUSBで設定値を書き換えても大丈夫だと思います。
まぁ書き換えられなくても160円だし。
コメント
コメント一覧 (8)
いやいや、パチロクさんには不要です。
コンデンサが良き途絶える前に、また作っちゃってると思うから・・・
というのは冗談で、
85℃超えるのであれば、コンデンサだけ、PICだけ対処しても駄目です。
それは全体の構成、基礎設計の問題です。
ちなみにRCDI内部の各パーツは全然熱くなりませんので、真夏でも大丈夫じゃないかなーとは思っています。
実際大丈夫ですし・・・
バイクとか車とか105℃品使われる事が多いと思い込んでいました。
85℃でも相当だと思います〜
手で触れない位熱いって事ですもんね。
そりゃもう設計ミスですよ〜
エンジンルーム内に配置する電装品は周囲温度環境がメッサ厳しいので、温度範囲が広いんですよ。
SDRみたいに熱影響が少ない車両だと、民生用レベルでもOKな気がしますけどね(;^_^A
Microchipは最近車載に力入れてるんですよね〜。
125℃対応は随分昔からやってますけど、そのころからPICマイコンは使われていたんでしょうか。
確かに車の中は暑い、、、熱いですものね。
バイクには不要のものと思いますし、純正が対応していないので、大丈夫だと思っています。
通常考えられる自動車関連のマイコン搭載位置なら125℃も必要無い気がしますね〜。
まぁメーカーの場合「85℃以内に収めれば20円もコストが下がる」と取るので,
意地でも85℃で収まるように配置でも何でも換えると思いますが。
意地でも、、、まぁそうですよね。
自分ところは調達する側の会社なんですが、「20円!」という感じです〜。
(ん十万台×ん十台)/年調達しますから、結構デカイです。
自分も最近値段を凄く気にしています。
サイリスタも30円安い奴が使える様に設計変更中・・・
