英語で数の数え方で、single, dual, triple, quad ってのがありますね。
クアッドコアとか言えば４つのコアって事ですよね。
後は、、、
mono, di, tri, tetra, penta 等。

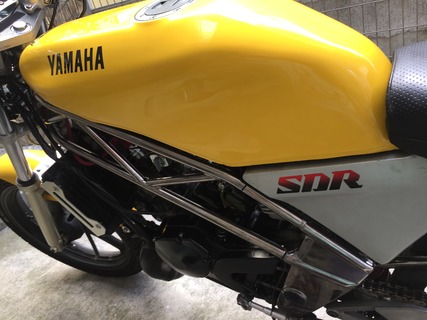

SDRの吸気系チューンの定番、デュアルサイクロン(笑)
最近は色々なパターンがありまして、罰当たり仕様も登場。
2018年04月17日 SDR：広がるデュアルサイクロン
オークションでも発売されて、最近はチタン製なんかもでていますな。
2018年06月14日 SDR：広がるツイントルネ・・・デュアルサイクロン

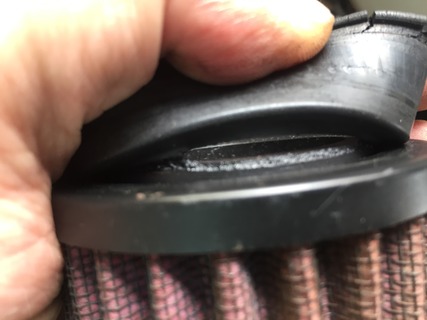

久しぶりに取り出してみると、KOSOのフィルターに亀裂が入っていた。
接着剤で補強しておきましたよ。

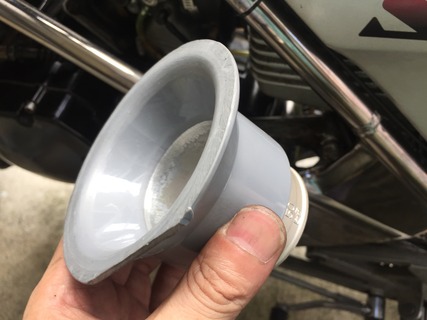

この間鶴さんが持ってきたこの部品。
これはエアクリボックスの中に付けろって事らしい。
なんでD型なんかというと、エアクリボックスに入らないので、削ったという。
削っている途中で縦に入れると入る事に気が付き、
「ははっ、馬鹿でぇ俺」
と真顔で言ってた。

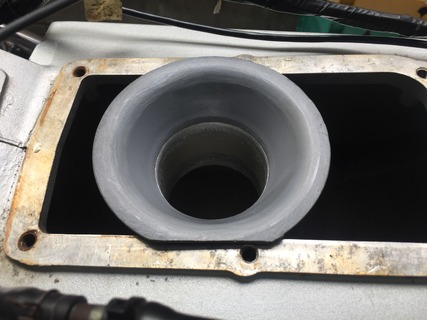

丁度スッポリハマるので、液ガスを付けて装着してみた。
こんな感じ。

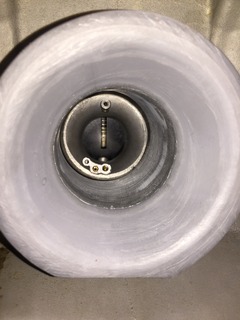

内側から見てみるとTM32SSがストレートに見えて、かなり良い感じになっていると思う。
ファンネル三つでトリプルサイクロンですね〜。
最初は内径が小さくなるやんと思って、あんまり付ける気も無かったんだけどね。
とりあえず液ガスが固まるのを待って夜試乗する事にした。
走る。
うん、良いんじゃないでしょうか。
確実に体感出来ました。
これは良いものです。
SBJチャンバーにTM32SS、デュアルサイクロン仕様なんで効果があったのかも知れないけど、よくよく考えるとガンマとかTZRの純正エアクリボックスにもファンネルついているよね。
さて大事な部分。
鶴さんが作ったこれ、部材が廃番なんだそうです。
残念。
で、自分は再現性が容易でないものはあんまり好きじゃないんです。

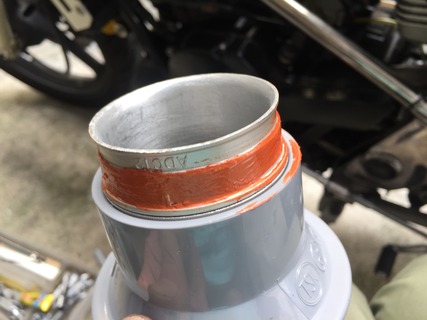

例えばカズさんが作ったこれ。
これもワンオフで、凄いものだけどワンオフ。
アマゾンでやすっちぃ物を買ったり、ホムセン部材で手軽にできたり、例えばOSR-CDIの様に完全に誰でも再現できるものが面白いって思うんよね。
今回のこれも、凄いものだけど誰にでも再現性が無いのであれば、自分的にはちょっとつまらない。
さてどうするか。
旋盤回せば簡単に作れるだろうけど、みんなが旋盤持っている訳ではない。
そもそもホムセンに売ってない。
という事で、DMMの3Dプリンターで再現する事をちょっと試みる。
DMMなら、CADファイルをアップロードして直ぐに届くし、そのまま売り物にも出来る優れもの。
車用にはファンネルを設計して売っている人もいる。
ファンネルは幸いな事に構造は非常に簡単。
という事で、今3D CADで四苦八苦しています・・・。
つづく 2018年07月21日 エアクリボックス型取り
クアッドコアとか言えば４つのコアって事ですよね。
後は、、、
mono, di, tri, tetra, penta 等。
SDRの吸気系チューンの定番、デュアルサイクロン(笑)
最近は色々なパターンがありまして、罰当たり仕様も登場。
2018年04月17日 SDR：広がるデュアルサイクロン
オークションでも発売されて、最近はチタン製なんかもでていますな。
2018年06月14日 SDR：広がるツイントルネ・・・デュアルサイクロン
久しぶりに取り出してみると、KOSOのフィルターに亀裂が入っていた。
接着剤で補強しておきましたよ。
この間鶴さんが持ってきたこの部品。
これはエアクリボックスの中に付けろって事らしい。
なんでD型なんかというと、エアクリボックスに入らないので、削ったという。
削っている途中で縦に入れると入る事に気が付き、
「ははっ、馬鹿でぇ俺」
と真顔で言ってた。
丁度スッポリハマるので、液ガスを付けて装着してみた。
こんな感じ。
内側から見てみるとTM32SSがストレートに見えて、かなり良い感じになっていると思う。
ファンネル三つでトリプルサイクロンですね〜。
最初は内径が小さくなるやんと思って、あんまり付ける気も無かったんだけどね。
とりあえず液ガスが固まるのを待って夜試乗する事にした。
走る。
うん、良いんじゃないでしょうか。
確実に体感出来ました。
これは良いものです。
SBJチャンバーにTM32SS、デュアルサイクロン仕様なんで効果があったのかも知れないけど、よくよく考えるとガンマとかTZRの純正エアクリボックスにもファンネルついているよね。
さて大事な部分。
鶴さんが作ったこれ、部材が廃番なんだそうです。
残念。
で、自分は再現性が容易でないものはあんまり好きじゃないんです。
例えばカズさんが作ったこれ。
これもワンオフで、凄いものだけどワンオフ。
アマゾンでやすっちぃ物を買ったり、ホムセン部材で手軽にできたり、例えばOSR-CDIの様に完全に誰でも再現できるものが面白いって思うんよね。
今回のこれも、凄いものだけど誰にでも再現性が無いのであれば、自分的にはちょっとつまらない。
さてどうするか。
旋盤回せば簡単に作れるだろうけど、みんなが旋盤持っている訳ではない。
そもそもホムセンに売ってない。
という事で、DMMの3Dプリンターで再現する事をちょっと試みる。
DMMなら、CADファイルをアップロードして直ぐに届くし、そのまま売り物にも出来る優れもの。
車用にはファンネルを設計して売っている人もいる。
ファンネルは幸いな事に構造は非常に簡単。
という事で、今3D CADで四苦八苦しています・・・。
つづく 2018年07月21日 エアクリボックス型取り
コメント
コメント一覧 (6)
今でもサイズが合うのがあるのか分かりませんけど、すんなりと取り付けできました。
エアクリボックスは57�亰造任靴燭里如△修譴砲△Δ里�あればいいのですが。
ありそうでなさそうな、このなんとも言えない
まぁいつもの事なんですが。
すんません、意味が分からんですが、量産体制に入った・・・？
あれは出来が良いものですが人には真似できないっす。
https://ihc.monotaro.com/item/C41438031/
１KTと２TVはキャブ⇔エアクリーナBOX間のダクトが共通部品と記憶しています。のでいけるはず。
SDRのアルミ製エアクリーナBOXは融通が効きにくいかな？
３D CADの練習目的でしたらすみません。
情報ありがとうございます。
3Dプリント一回やってみたいんです〜
