自分でも忘れそうなので、PIC16F1705のソース、回路図をきちんと残しておくことにした。

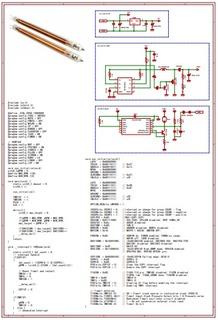

http://rilassaru.blog.jp/source/in9.pdf
in9
ありものの組み合わせなだけで、特に珍しい事は何にもしてません。
  1. CDIからのパルスを引き込み、パルスの間隔を計測する。
  2. パルスの間隔からエンジン回転数を計算する。
  3. エンジン回転数からDAC(デジタルアナログコンバータ)出力値を決める
  4. DACの出力をPICマイコン内部オペアンプで構成したオペアンプに接続
  5. オペアンプとコレクタ接地回路を接続し、ニキシー管に流れる電流値を制御する
・PIC16F1705は秋月電子で売ってますが、どこでも手に入ります。
・コレクタ接地回路とオペアンプの接続については、こちら

#include
#include
#include

#define _XTAL_FREQ 16000000

#pragma config FOSC = INTOSC
#pragma config WDTE = OFF
#pragma config PWRTE = OFF
#pragma config MCLRE = ON
#pragma config CP = OFF
#pragma config BOREN = OFF
#pragma config CLKOUTEN = OFF
#pragma config IESO = ON
#pragma config FCMEN = ON

// CONFIG2
#pragma config WRT = OFF
#pragma config PPS1WAY = ON
#pragma config ZCDDIS = ON
#pragma config PLLEN = OFF
#pragma config STVREN = ON
#pragma config BORV = LO
#pragma config LPBOR = OFF
#pragma config LVP = ON

void sys_initialize(void);
uint8_t    gRPM = 0;
#define MAX_RPM (125)
#define MIN_RPM (10)

// ----------------------------------------------------------------------------
void main(void) {
    static uint8_t dacout = 0;
    uint8_t ii;

    sys_initialize();

    TMR1IE  = 1;
    TMR1ON  = 1;
    PEIE = 1;
    GIE = 1;

    while(1){
        uint8_t dac_target = 0;

        if(gRPM > MAX_RPM) gRPM = MAX_RPM;
        if(gRPM < MIN_RPM) gRPM = MIN_RPM;
        dac_target = gRPM * 2;

        if(DAC1CON1 > dac_target) DAC1CON1--;
        if(DAC1CON1 < dac_target) DAC1CON1++;
        __delay_ms(1);
    }
    return;
}

// ----------------------------------------------------------------------------
void __interrupt() ISRCode(void)
{
    static uint16_t tm1_count = 0;
    // interrupt handler
    if(CCP1IF)
    {
        tm1_count = ((CCPR1H << 8)|CCPR1L);
        gRPM = (uint8_t)(37500 / (tm1_count>>3));

        // Reset Timer1 and restart.
        TMR1H = 0;
        TMR1L = 0;
        TMR1ON = 1;

        __delay_ms(1);

        CCP1IF = 0;
    }

    if(TMR1IF)
    {
        gRPM = 0;
        TMR1IF = 0;
    }  else {
        // Unhandled Interrupt
    }
}

// ----------------------------------------------------------------------------
void sys_initialize(void){
    LATA   = 0b00000000;
    TRISA  = 0b00110111;    // 0x37;
    ANSELA = 0b00010011;    // 0x13;
    WPUA   = 0b00000000;
    ODCONA = 0b00000000;
    SLRCONA= 0b00110111;    // 0x37;
    INLVLA = 0b00111111;    // x3F;

    LATC   = 0b00000000;
    TRISC  = 0b00111011;    // 0x3B;
    ANSELC = 0b00111111;    // 0x3F;
    WPUC   = 0b00000000;
    ODCONC = 0b00000000;
    SLRCONC= 0b00111111;    // x3F;
    INLVLC = 0b00111111;    // x3F;

    OPTION_REGbits.nWPUEN = 1;

    IOCAFbits.IOCAF2 = 0;   //interrupt on change for group IOCAF - flag
    IOCANbits.IOCAN2 = 0;   //interrupt on change for group IOCAN - negative
    IOCAPbits.IOCAP2 = 1;   //interrupt on change for group IOCAP - positive
    CCP1PPS = 0x02;         //RA2->CCP1:CCP1
    OSCCON = 0b01111000;    // SCS FOSC; SPLLEN disabled; IRCF 16MHz_HF;
    OSCSTAT = 0x0c;         // SOSCR disabled;
    OSCTUNE = 0x00;         // TUN 0;
    BORCON = 0x00;          // SBOREN disabled; BORFS disabled;
    WDTCON = 0x16;          // WDTPS 1:65536; SWDTEN OFF;

    FVRCON = 0x8C;          // CDAFVR 4x; FVREN enabled; TSRNG Lo_range;
                            // ADFVR off; TSEN disabled;
    DAC1CON0 = 0b10001000;  // (0x88)DAC1EN enabled; DAC1NSS VSS; DAC1PSS FVR;
                            // DAC1OE1 disabled; DAC1OE2 disabled;
    DAC1CON1 = 0x3F;        // DAC1R 63;
    OPA1CON  = 0b11000010;  // (0xC2)OPA1SP High_GBWP_mode; OPA1EN enabled;
                            // OPA1PCH DAC; OPA1UG OPAIN-_pin;

    CCP1CON  = 0b00000100;  // (0x05)CCP1M Falling edge; DC1B 0;
    CCPR1L  = 0x00;         // CCPR1L 0;
    CCPR1H  = 0x00;         // CCPR1H 0;
    PIR1bits.CCP1IF = 0;    // Clear the CCP1 interrupt flag
    PIE1bits.CCP1IE = 1;    // Enable the CCP1 interrupt

    T1GCON = 0x00;          // T1GSS T1G_pin; TMR1GE disabled; T1GTM disabled;
                            // T1GPOL low; T1GGO_nDONE done; T1GSPM disabled;
    TMR1H = 0x00;           // TMR1H 0;
    TMR1L = 0x00;           // TMR1L 0;
    PIR1bits.TMR1IF = 0;    // Clearing IF flag before enabling the interrupt.
    PIE1bits.TMR1IE = 1;    // Enabling TMR1 interrupt.

    // Timer1 setteing
    T1CONbits.TMR1CS =0;    // 00 = Timer1 clock source is instruction clock (FOSC/4)
    T1CONbits.T1CKPS =0b11; // Timer1 Input Clock Prescale Select bits 1:8 Prescale value
    T1CONbits.T1OSCEN=0;    // Dedicated Timer1 oscillator circuit disabled
    T1CONbits.nT1SYNC=1;    // 1 = Do not synchronize external clock input
    T1CONbits.TMR1ON =0;    // Timer1 On bit
}
